Anéis de disparo e êmbolos em Gotícula de Injeção a Frio: Função e Desgaste

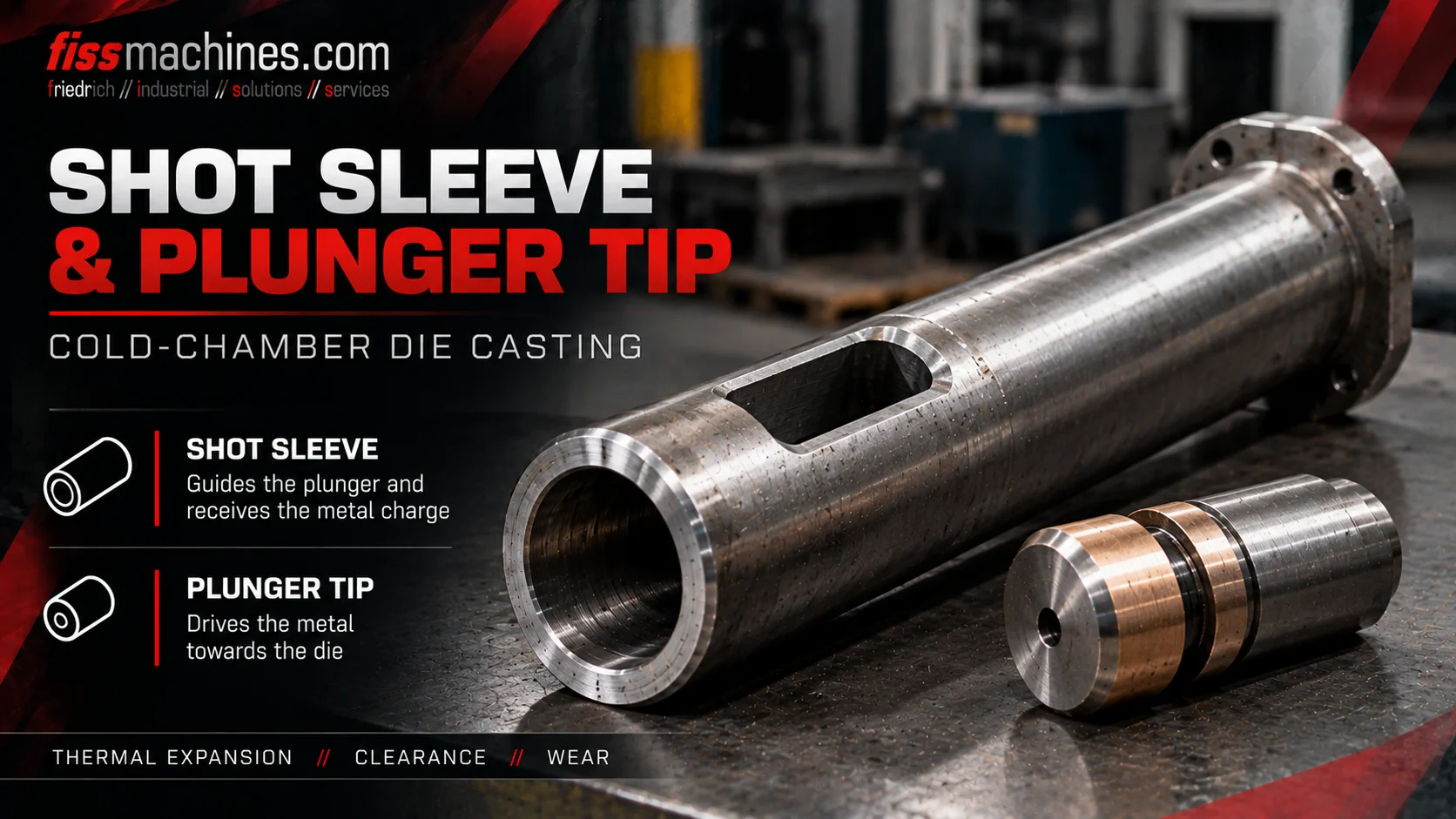

Tubo de disparo, ponta do êmbolo e avançamento: o que pertencem juntos?

Um sistema típico de injecção horizontal a frio inclui um tubo de disparo montado no lado do molde ou na fixação do prato, uma abertura de enchimento ou vertimento, uma ponta de êmbolo, uma haste de êmbolo e um acionamento de injecção. O tubo liga a região de introdução do metal ao sistema de canais do molde.

A ponta do êmbolo move-se dentro do tubo com uma folga deliberadamente controlada. A sua construção e materiais devem resistir ao contacto com metal quente e a aceleração repetida. Dependendo do fabricante, a ponta pode usar um conceito de vedação ou anel de desgaste e lubrificação ou arrefecimento dedicados.

Um tubo de disparo nunca deve ser avaliado apenas pela sua diameter. O comprimento, geometria interna, montagem, posição de entrada, design da ponta, comportamento térmico e o perfil de injecção da máquina devem formar um sistema compatível.

As três fases importantes de um ciclo de injecção a frio

Na primeira fase de movimento, o êmbolo avança de forma controlada. O objetivo é deslocar o metal sem criar ondas de ar desnecessárias que prendam ar. O perfil de disparo lento escolhido deve corresponder ao nível de enchimento e à geometria do tubo.

Durante a fase seguinte, o sistema de injecção acelera para encher a cavidade do molde dentro do tempo necessário. A transição do disparo lento para o rápido deve ser coordenada com o design do canal, geometria de casting e condições térmicas.

Após o enchimento, o sistema de pressão aplica uma fase de intensificação ou sustento conforme especificado pelo processo de vertimento. Este comportamento de pressão afeta o abastecimento durante os estágios iniciais de solidificação, mas não pode eliminar todas as inclusões de gás nem corrigir um caminho de fluxo mal desenhado.

Sinais comuns de desgaste do tubo de disparo e do êmbolo

A cada ciclo combinam-se elevados gradientes de temperatura, contacto com metal, fricção e carga mecânica repetida. O tubo de disparo pode apresentar riscos, erosão localizada, depósitos de adesão ou alterações dimensionais. As pontas do êmbolo e os elementos de vedação podem desgastar-se ou sofrer danos.

A folga excessiva pode permitir que o metal passe ao redor da ponta do êmbolo; dependendo do sistema, isto pode contribuir para depósitos, aderência, instabilidade ou fuga de metal. Por outro lado, uma folga operacional insuficiente causada por peças erradas ou expansão térmica pode levar a uma prisão.

Uma mudança na curva de pressão de injecção, atrito de curso incomum ou fuga repetível é motivo para investigação. Estes sintomas não constituem diagnóstico isolado: a condição hidráulica, lubrificação, temperatura e parâmetros de disparo também devem ser considerados.

Por que a lubrificação e a gestão de temperatura importam

A interface deslizante entre a ponta do êmbolo e o tubo de disparo requer um conceito operacional adequado. O tipo, a quantidade e a localização da lubrificação devem seguir as recomendações do fabricante da máquina ou do componente e do liga metálica em processamento.

Pouca lubrificação pode acelerar o desgaste; lubrificante em excesso ou mal posicionado pode introduzir resíduos indesejados e gases de processo. O objetivo não é a lubrificação máxima, mas a aplicação controlada e repetível.

Quando o tubo, a ponta ou as condições de arrefecimento mudam, o ajuste necessário à temperatura de funcionamento pode também mudar. Substitua componentes gastos como uma combinação aprovada, em vez de montar uma peça nominalmente similar sem verificação dimensional.

Checklist prático de inspeção para uma máquina a frio usada

Uma inspeção visual da unidade de injecção é um ponto de partida útil, mas um perfil de disparo funcional fornece evidência adicional. Quando a operação é possível, reveja o comportamento do disparo lento e rápido da máquina, traços de pressão e qualquer histórico de adesão ou substituição frequente da ponta.

Durante a renovação ou uma movimentação da máquina, meça o diâmetro da manga de ataque e as zonas de desgaste, inspecione a ponta, os elementos de vedação, o alinhamento da haste, o sistema de lubrificação e as ligações de refrigeração. Confirme que peças de substituição com as especificações corretas estejam disponíveis.

• Registre o diâmetro, o comprimento e o tipo de montagem da manga de ataque
• Inspecione o furo interno em busca de arranhões, erosão e depósitos
• Verifique o estado da ponta do plunger e o claro definido pelo fabricante
• Inspecione o alinhamento da haste, acoplamento e suporte de guia
• Verifique o equipamento de lubrificação e as ligações de refrigeração
• Revise as curvas de velocidade e pressão de injeção, se disponíveis
• Confirme peças de substituição, manuais e documentação de serviço

A manga de ataque é uma parte da seleção mais ampla da máquina

A unidade de injecção deve corresponder ao volume de shot exigido, liga e sistema de canalização. Tão importante quanto isso são a força de montagem, as dimensões utilizáveis do molde, a condição hidráulica, a automação e o suporte a peças de reposição.

A FISS lista máquinas usadas de fundição em câmara fria e células de moldação completas. Numa máquina usada, o equipamento relevante de manga de ataque e de plunger deve ser documentado e avaliado face à tarefa de produção futura, não assumindo que seja adequado apenas porque a máquina já esteve em serviço.
