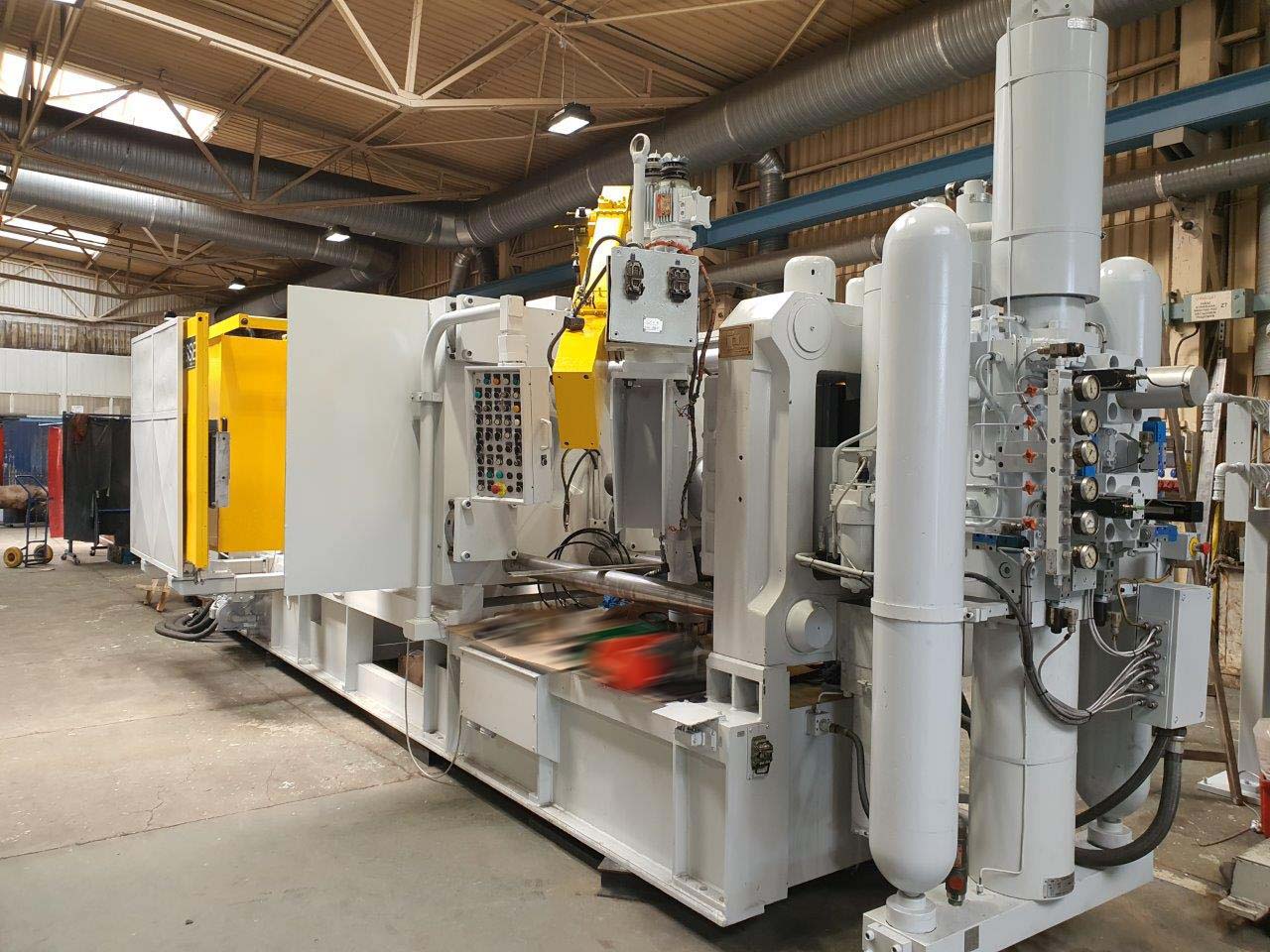

Máquina de fundição por injeção de câmara fria Italpresse IP 750 SC parcialmente reacondicionada
A Italpresse IP 750 SC, fabricada em 2002, foi submetida a um extenso projeto de revisão parcial e manutenção, no qual as principais áreas da máquina foram inspecionadas tecnicamente e recondicionadas. O equipamento inclui uma unidade de dosagem de metal Italpresse VS-2 ALL para fundição sob pressão de alumínio.
Qual foi a máquina de fundição sob pressão da Italpresse que foi parcialmente revista?
O trabalho foi realizado numa máquina de fundição por injeção de câmara fria Italpresse IP 750 SC, fabricada em 2002.
Os trabalhos documentados incluíram a unidade de fixação, o sistema de alavanca, a travessa, o ejetor hidráulico, a base da máquina, os cilindros e as juntas, o sistema de injeção, o sistema hidráulico, a cablagem, o sistema de controlo, as interfaces e o equipamento de segurança.
Limpeza, desmontagem e inspeção técnica visual
Antes do início dos trabalhos de reparação propriamente ditos, a máquina foi limpa, desmontada e submetida a uma inspeção visual.
Os componentes mecânicos foram então inspecionados e medidos para avaliar o estado das áreas relevantes da máquina.
Preparar a máquina para a inspeção
A contaminação é removida para que as áreas mecânicas e os pontos de desgaste possam ser avaliados de forma fiável.
Tornar os conjuntos acessíveis
Os componentes relevantes são cuidadosamente desmontados para que as inspeções e os trabalhos de reparação possam ser realizados.
Avaliar o estado mecânico
As peças mecânicas são inspecionadas e medidas para determinar o desgaste e as medidas de reparação necessárias.

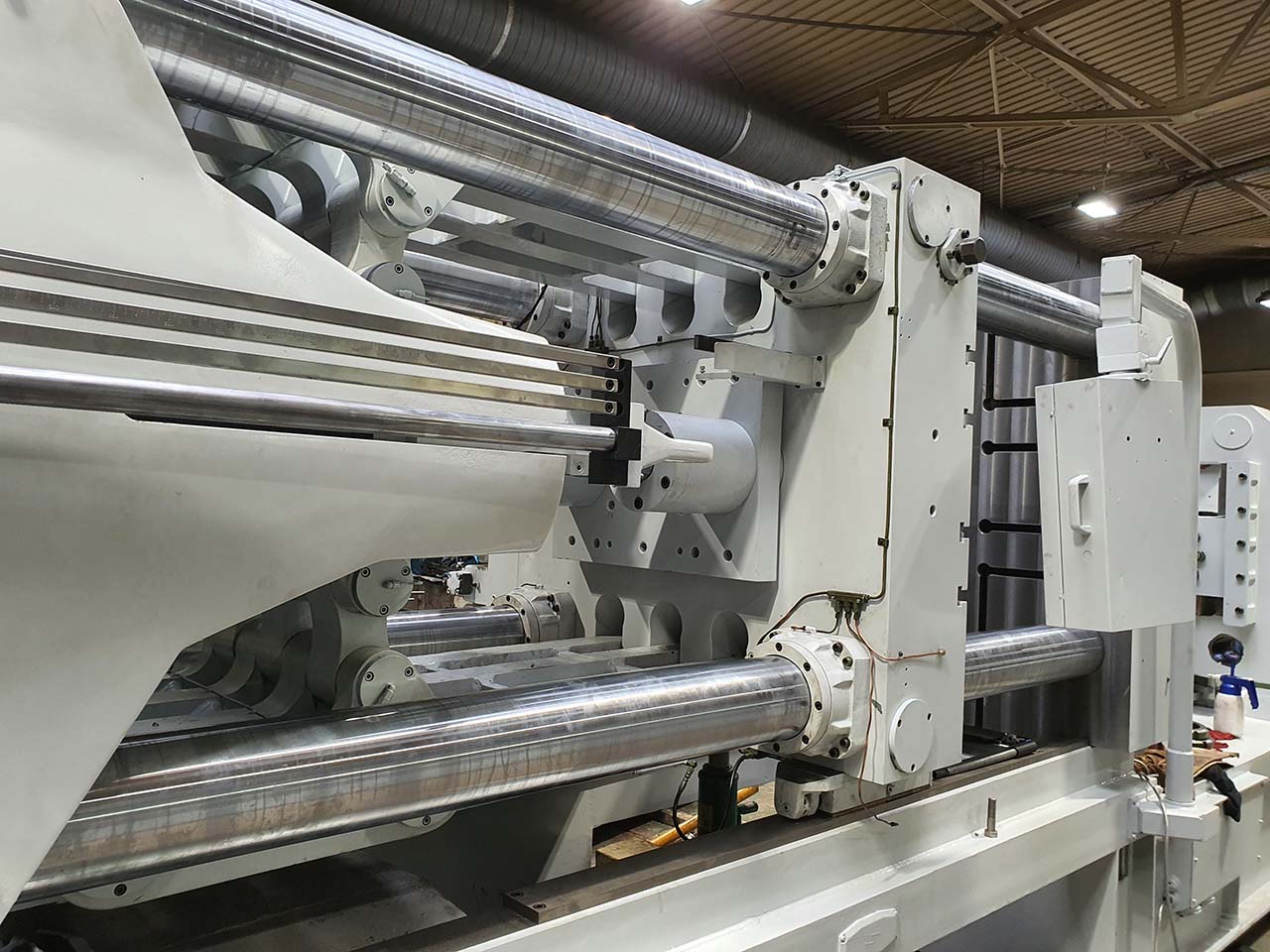

Novas colunas-guia e placas de fixação reacondicionadas
Um dos pontos-chave da revisão parcial foi a orientação mecânica e as superfícies de montagem das matrizes da unidade de fixação.
Quatro novas colunas de guia
- 4 novas colunas de guia
- 4 novas porcas das colunas dianteiras
- Inspeção dos orifícios de montagem
- Retificação, quando necessário

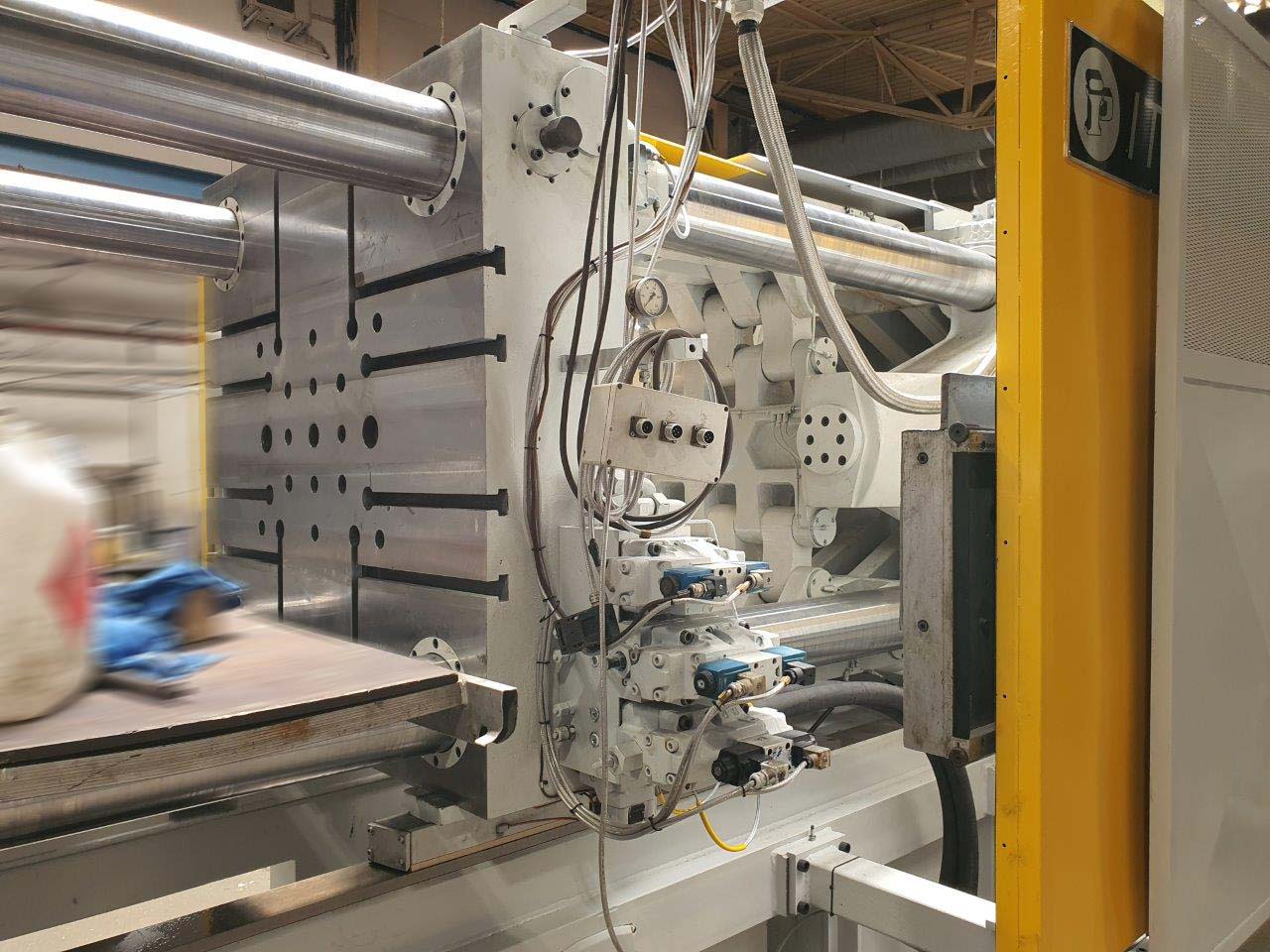

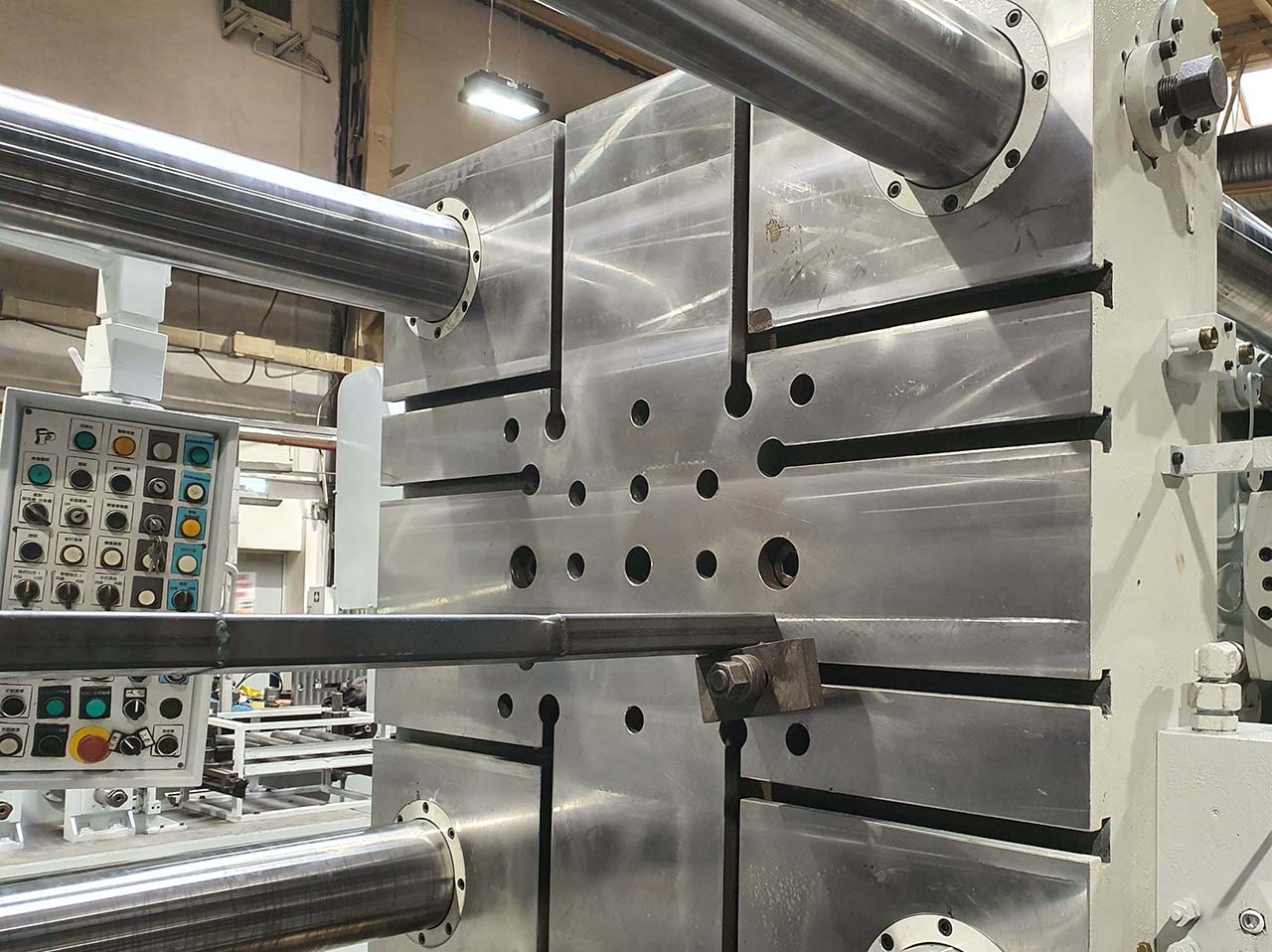

Maquinagem da superfície de montagem da matriz
- Placa de fixação fixa retificada
- Furos de montagem da coluna inspecionados
- Geometria verificada
- Áreas de montagem retrabalhadas, sempre que necessário
Guias e ranhuras em T retrabalhadas
- Placa de fixação fresada na face
- Ranhuras em T retificadas onde necessário
- Buchas-guia inspecionadas ou substituídas
- Superfícies das sapatas de deslizamento inspecionadas
Pinos, buchas e guias inspecionados sistematicamente
O sistema de alavanca foi inspecionado de forma exaustiva. Os pinos de guia e as buchas de guia defeituosos foram reparados ou substituídos.
- Sistema de alavanca inspecionado na totalidade
- Pinos-guia com defeito reparados
- Buchas-guia com defeito reparadas ou substituídas
- Furos da cruzeta inspecionados
- Montagem do cilindro de fixação inspecionada
- Componentes de guia verificados
- Sistema de lubrificação central inspecionado
- Funcionamento do sistema de lubrificação motorizado testado
Desde a avaliação do estado até à aceitação final
Inspeção
Limpar, desmontar e medir a máquina e registar o seu estado técnico.
Retificação mecânica
Reacondicionar placas, furos, guias e outras áreas relevantes da máquina.
Substituição de componentes
Substitua os componentes de guia desgastados, as juntas e outros componentes sujeitos a esforços;
Montagem
Monte profissionalmente os conjuntos reparados e reintegre-os na máquina.
Inspeção final
Realizar um teste de funcionamento com ensaios funcionais, seguido de a aceitação final por parte do cliente.
Sistema de guia, porcas das colunas e cilindro de fixação reformulados
Na travessa, foram inspecionados os furos de guia, os pinos de guia, as buchas de guia e os componentes do sistema central de ajuste da altura do molde.
Inspecionar e retificar os furos
Os furos para as buchas-guia foram inspecionados e retificados mecanicamente sempre que necessário.
Substituir pinos e buchas
Os pinos e buchas de guia defeituosos foram substituídos e reinstalados.
Inspecionar as porcas das colunas
As porcas da coluna do sistema central de ajuste da altura do molde foram inspecionadas e substituídas sempre que necessário.
Inspecionar o cilindro e o pistão
O cilindro de fixação e o pistão foram inspecionados e, sempre que necessário, submetidos a revisão e equipados com novas juntas.
Os componentes de guia foram substituídos e o sistema hidráulico foi novamente vedado
Substituir pinos e buchas
Os pinos de guia e as buchas de guia defeituosos do ejetor hidráulico foram substituídos.
Reaplicar a vedação no ejetor hidráulico
O sistema de ejeção foi equipado com novas juntas para restabelecer a sua função hidráulica.
Inspecção do depósito, das superfícies de guia e das ligações hidráulicas
- Depósito hidráulico limpo
- Superfícies de montagem dos trilhos-guia inspecionadas
- Superfícies de montagem retificadas, quando necessário
- A bomba hidráulica foi inspecionada quanto a sinais de desgaste
- Verificação do acionamento da bomba
- Ligações das tubagens hidráulicas inspecionadas
- Verificação de fugas no sistema
- Tubagens inspecionadas quanto à presença de fissuras

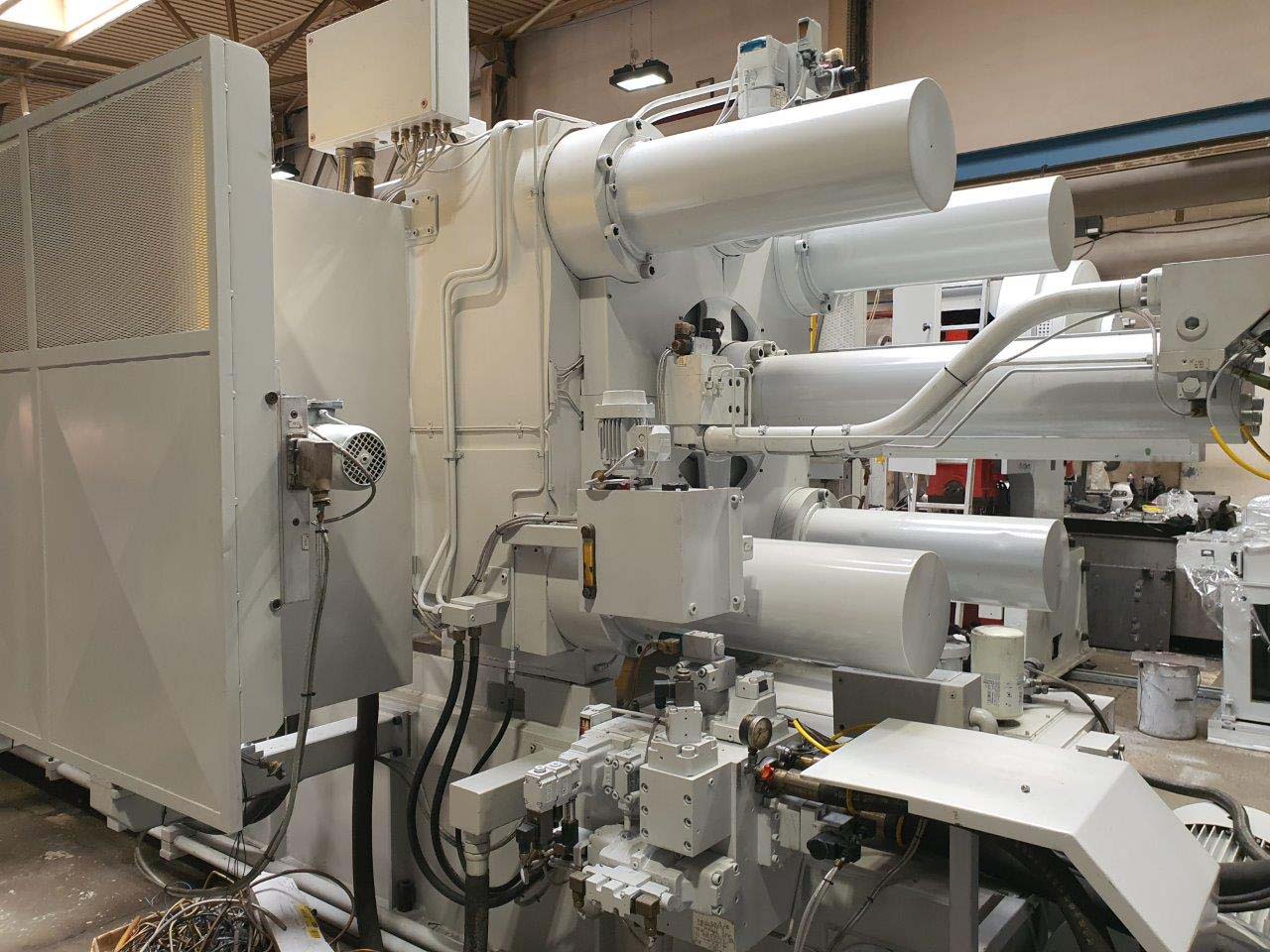

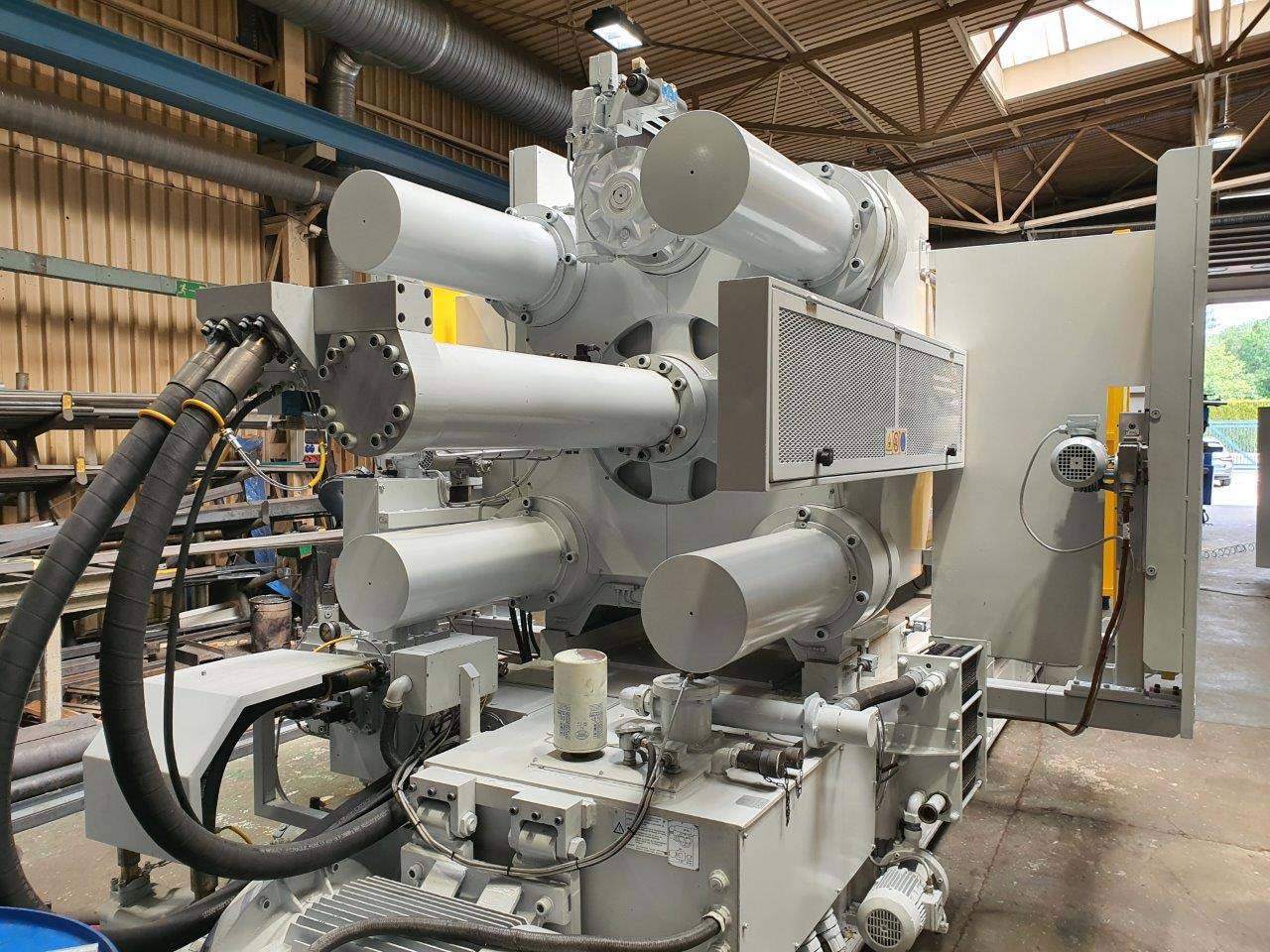

Sistemas de fixação, ejetor e injeção foram tecnicamente reformulados
Vários cilindros hidráulicos e o intensificador foram desmontados, medidos e vedados novamente.
Inspecionar os cilindros individualmente
Os cilindros de fixação, de ejeção e de injeção, bem como o intensificador, foram desmontados e medidos.
Substituir vedantes e bandas-guia
As juntas e as faixas-guia foram substituídas de acordo com o âmbito de manutenção documentado.
Reetanchar os componentes hidráulicos
Os cilindros e o intensificador foram revedados de forma profissional após a inspeção.

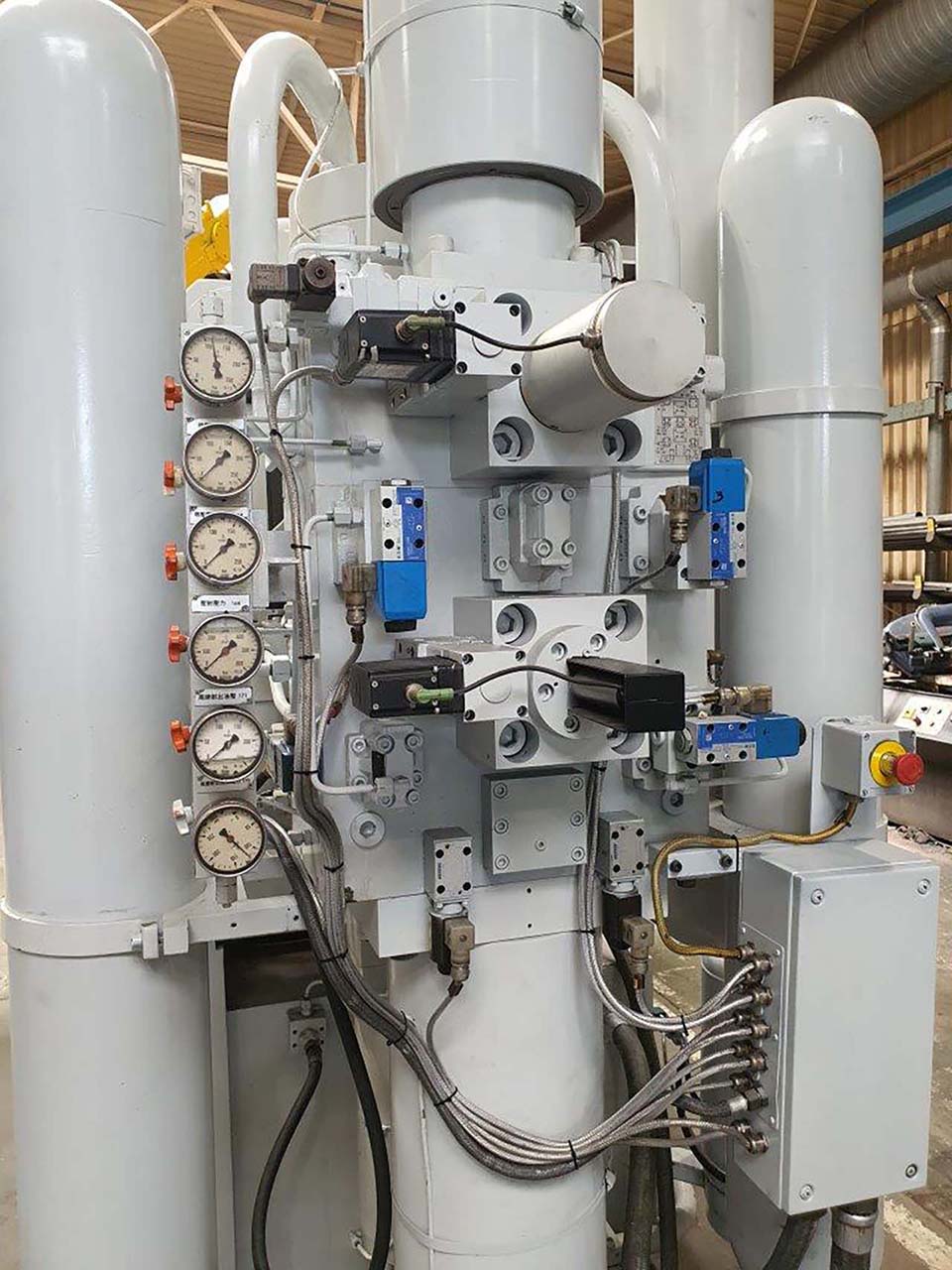

Unidade de injeção, intensificador e acumulador de pressão inspecionados
O sistema de injeção também fazia parte do âmbito de manutenção documentado .
Desmontagem e inspeção
A unidade de injeção completa foi desmontada e inspecionada quanto ao seu estado técnico.
Reacondicionar a haste do pistão
O intensificador e a haste do pistão foram retificados e submetidos a um processo de cromagem dura.
Componentes novos com certificado de ensaio
Um novo acumulador de pistão e um novo recipiente de pressão foram aceites com um certificado de ensaio.

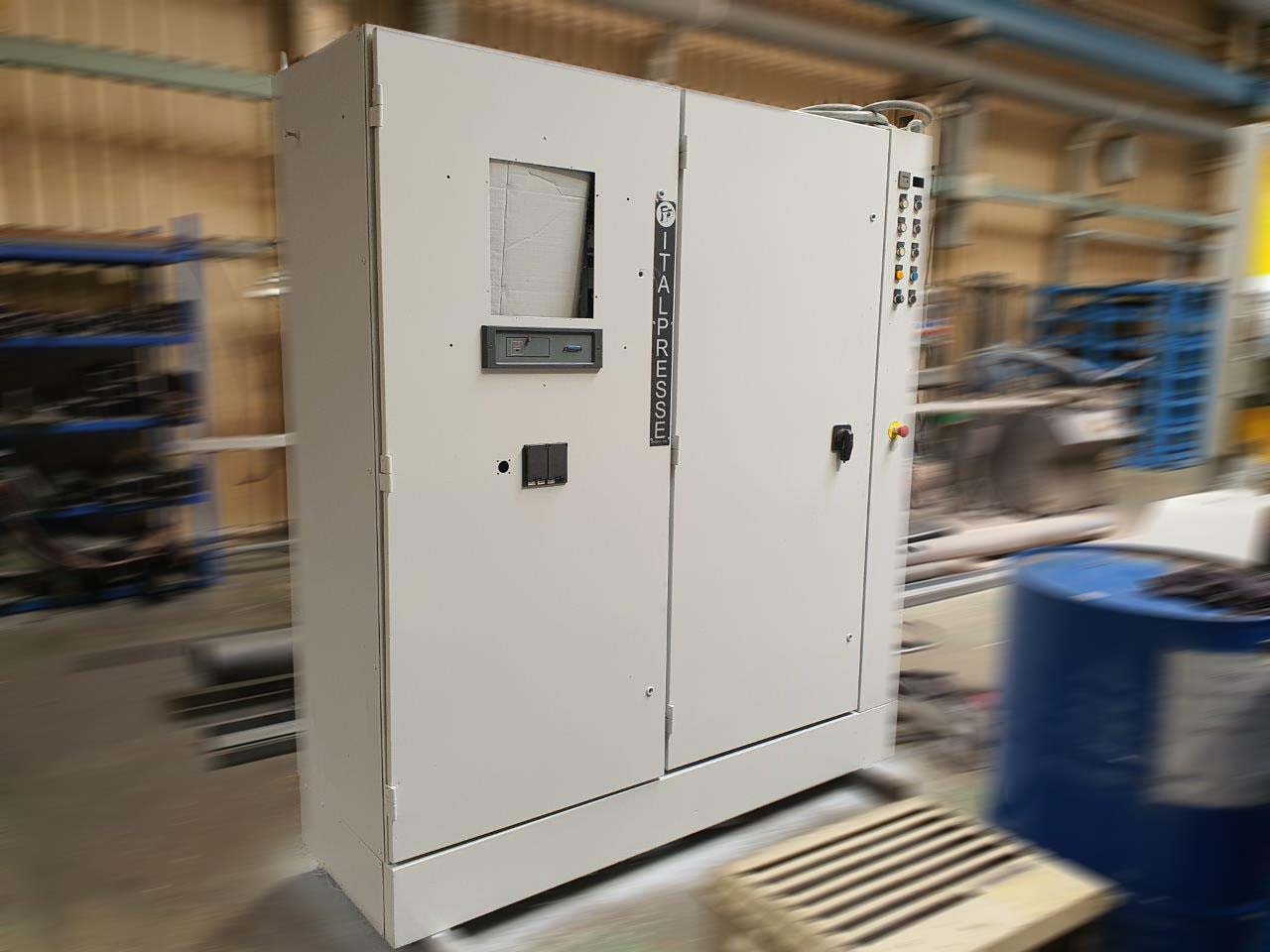

Verificação da cablagem, do sistema de controlo da máquina e das interfaces
Cablagem
Os cabos de ligação entre a máquina e o armário de controlo foram inspecionados e substituídos sempre que necessário.

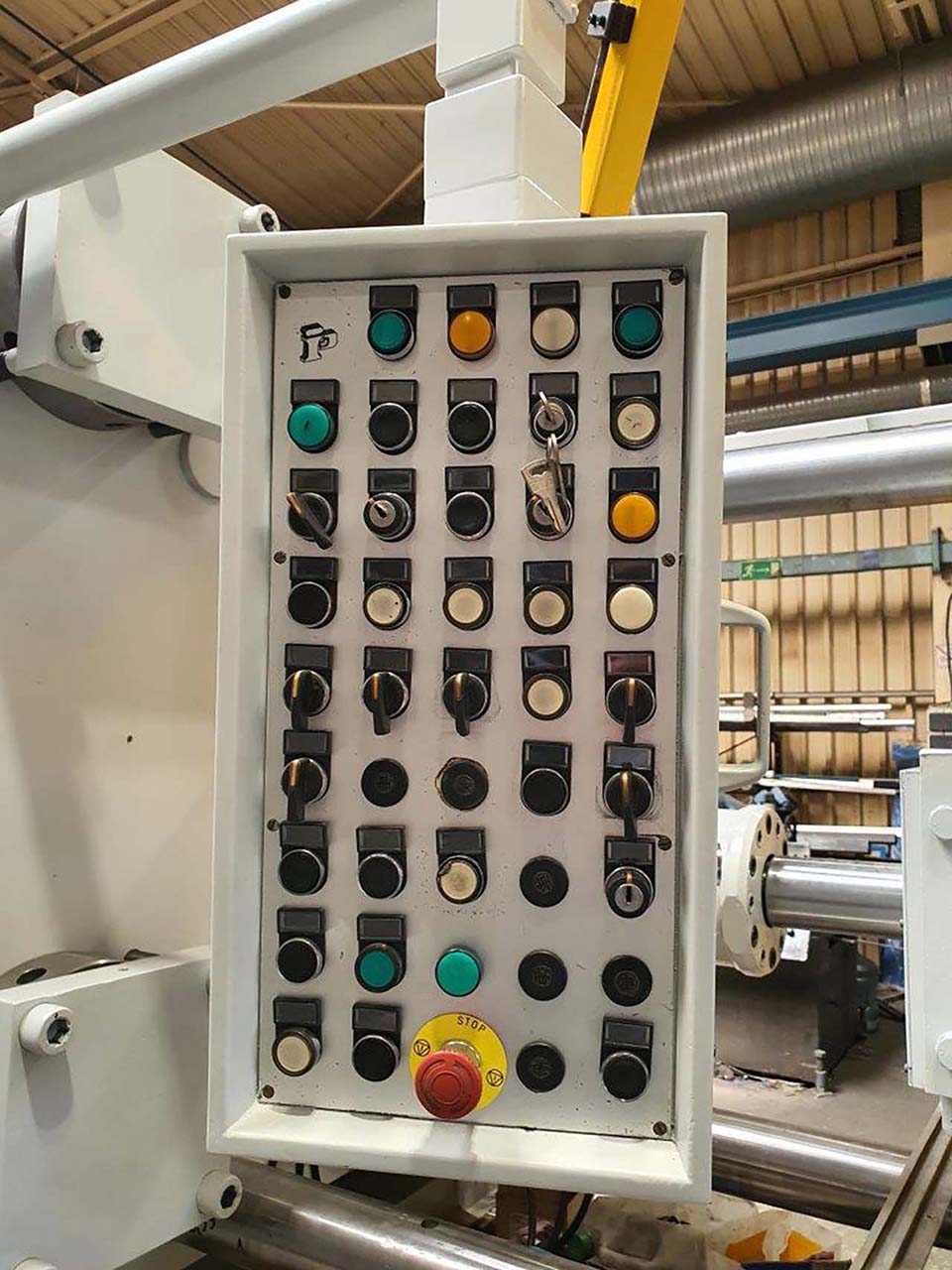

Sistema de controlo
O sistema de controlo da máquina e o monitor existentes foram inspecionados.
Monitor
Um novo monitor GEFRAN com software fazia parte do âmbito previsto para o sistema de controlo.
Interfaces
Foram inspecionadas as interfaces com a unidade de dosagem de metal, o forno de dosagem, a máquina de pulverização e o robô.
Segurança
A porta de segurança motorizada, bem como as coberturas de proteção dianteira e traseira, foram inspecionadas.
Preparação de periféricos para uma célula automatizada de fundição sob pressão
Numa máquina de fundição sob pressão usada, as interfaces funcionais com o equipamento periférico são essenciais para a integração subsequente numa célula de fundição sob pressão.
Unidade de dosagem de metal

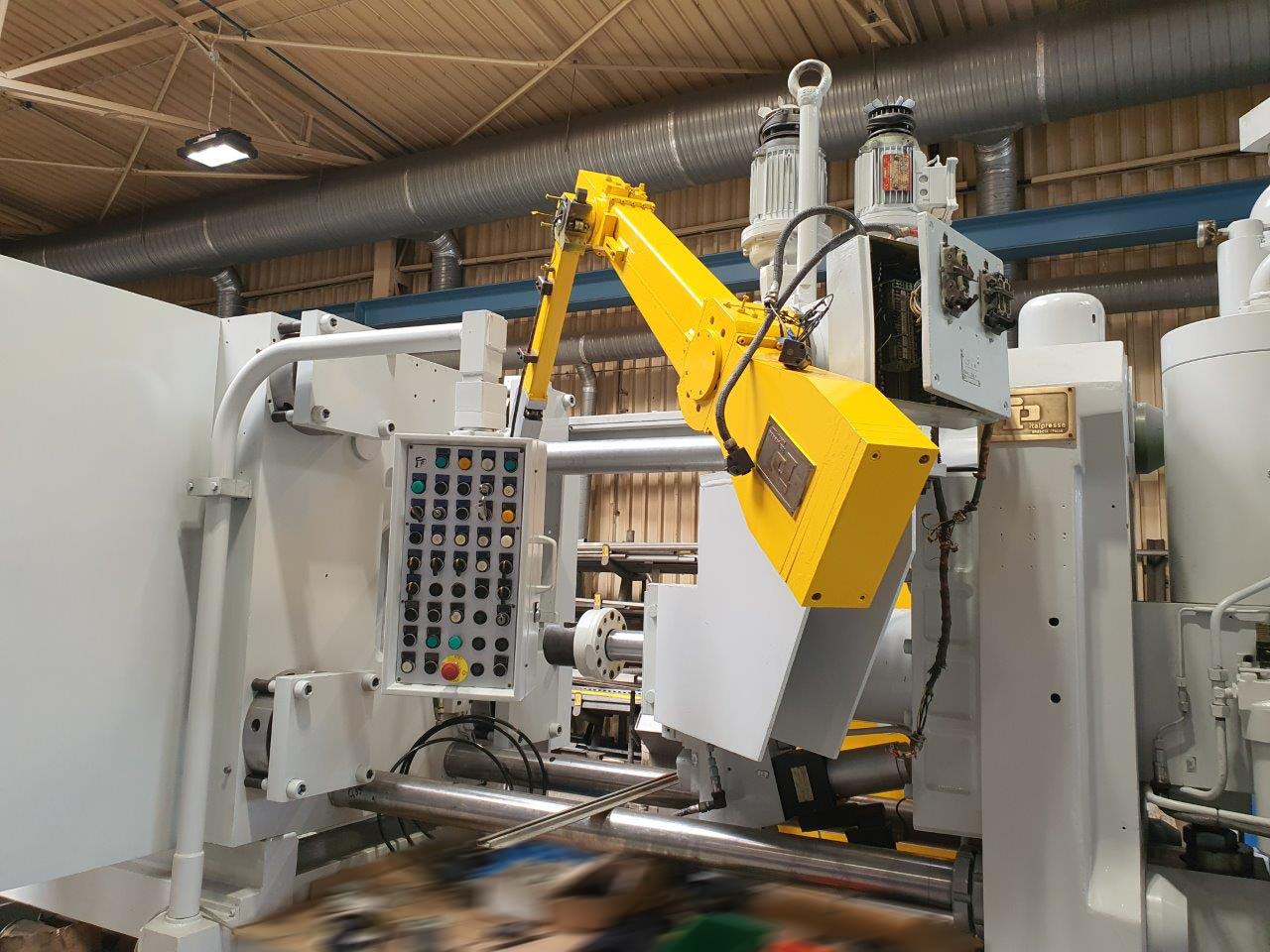

Inspecione a interface com a unidade de dosagem de metal Italpresse VS-2 ALL.
Forno de dosagem
Verifique a ligação e a troca de sinais com o forno de dosagem.
Máquina de pulverização
Inspecione a interface para a pulverização automática da matriz.
Robô
Verifique a interface do robô para os processos de extração automatizados .
Repintura de máquinas e áreas de proteção
Cinza RAL 7035
Os componentes da máquina foram preparados para pintura e, em seguida, pintados em cinzento RAL 7035.

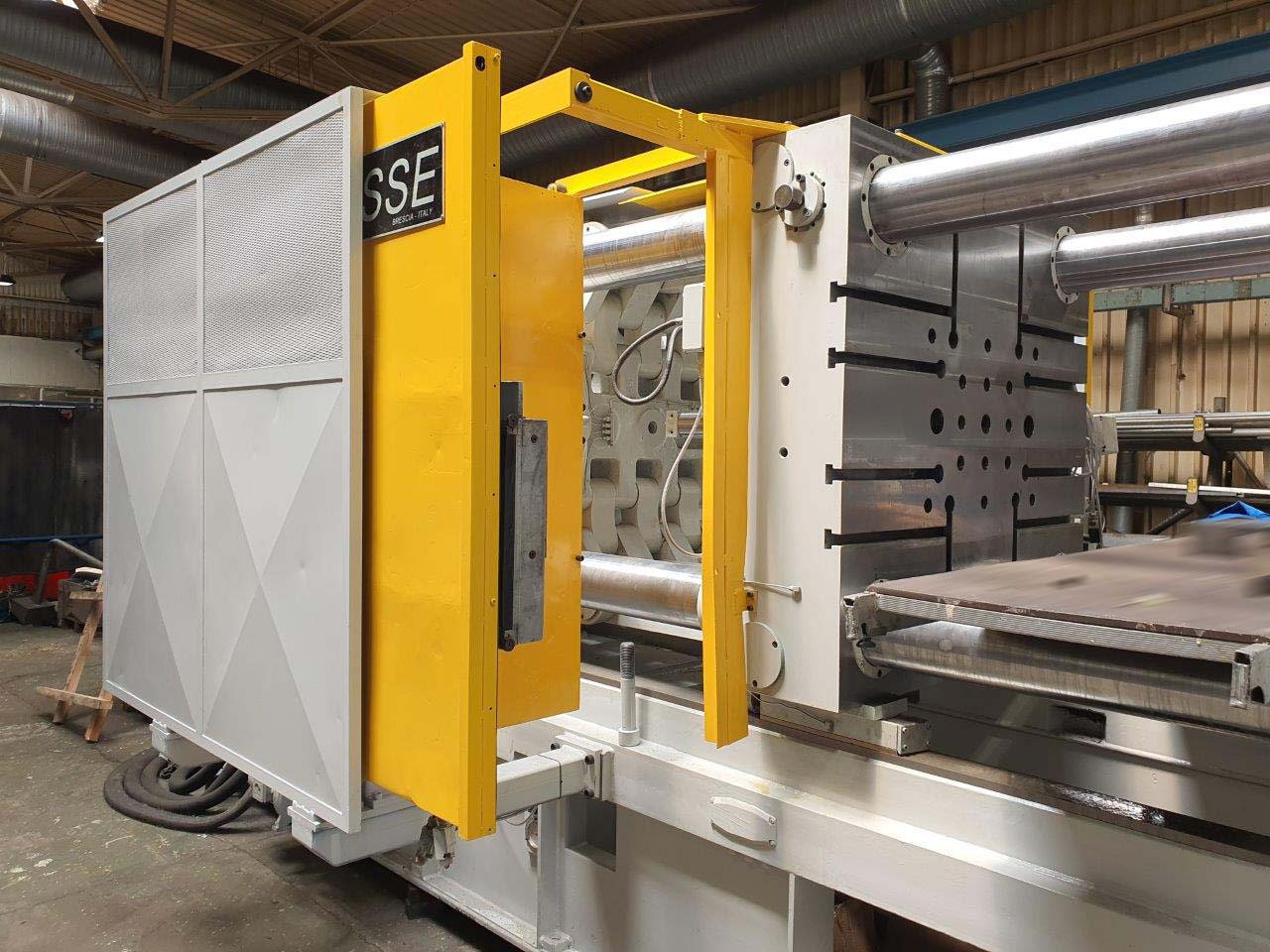

RAL 1004 Amarelo
As portas de segurança e as coberturas de proteção foram pintadas em amarelo RAL 1004.
Testes funcionais antes da aceitação final pelo cliente
Após a conclusão dos trabalhos documentados, a máquina foi submetida a um teste de funcionamento com ensaios funcionais. Seguiu-se, então, a aceitação final por parte do cliente.
Verificar o funcionamento da máquina
Os principais movimentos e sistemas da máquina são verificados do ponto de vista funcional durante o funcionamento.
Aceitação completa pelo cliente
Após a realização bem-sucedida dos testes funcionais, teve lugar a aceitação final documentada por parte do cliente.
Proteger as superfícies expostas da máquina contra a corrosão
Antes do envio, os componentes expostos foram tratados com um produto de proteção contra a corrosão, para proteger as superfícies maquinadas durante o armazenamento e o transporte.
Por que razão uma máquina de fundição sob pressão parcialmente reacondicionada pode ser económica?
Se a máquina de base, a gama de força de fixação e o conceito de equipamento se adequarem aos requisitos de produção previstos, uma revisão parcial direcionada pode constituir uma alternativa económica à aquisição de uma máquina totalmente nova.
Investimento
A tecnologia das máquinas existentes pode continuar a ser utilizada e ser modernizada de forma específica.
Desgaste
Os conjuntos críticos podem ser inspecionados, reajustados ou substituídos de forma específica.
Disponibilidade
Dependendo do projeto, uma máquina existente pode, em princípio, ser reincorporada à produção mais rapidamente.
Sustentabilidade
A utilização continuada da tecnologia de máquinas industriais prolonga o ciclo de vida dos recursos existentes.
