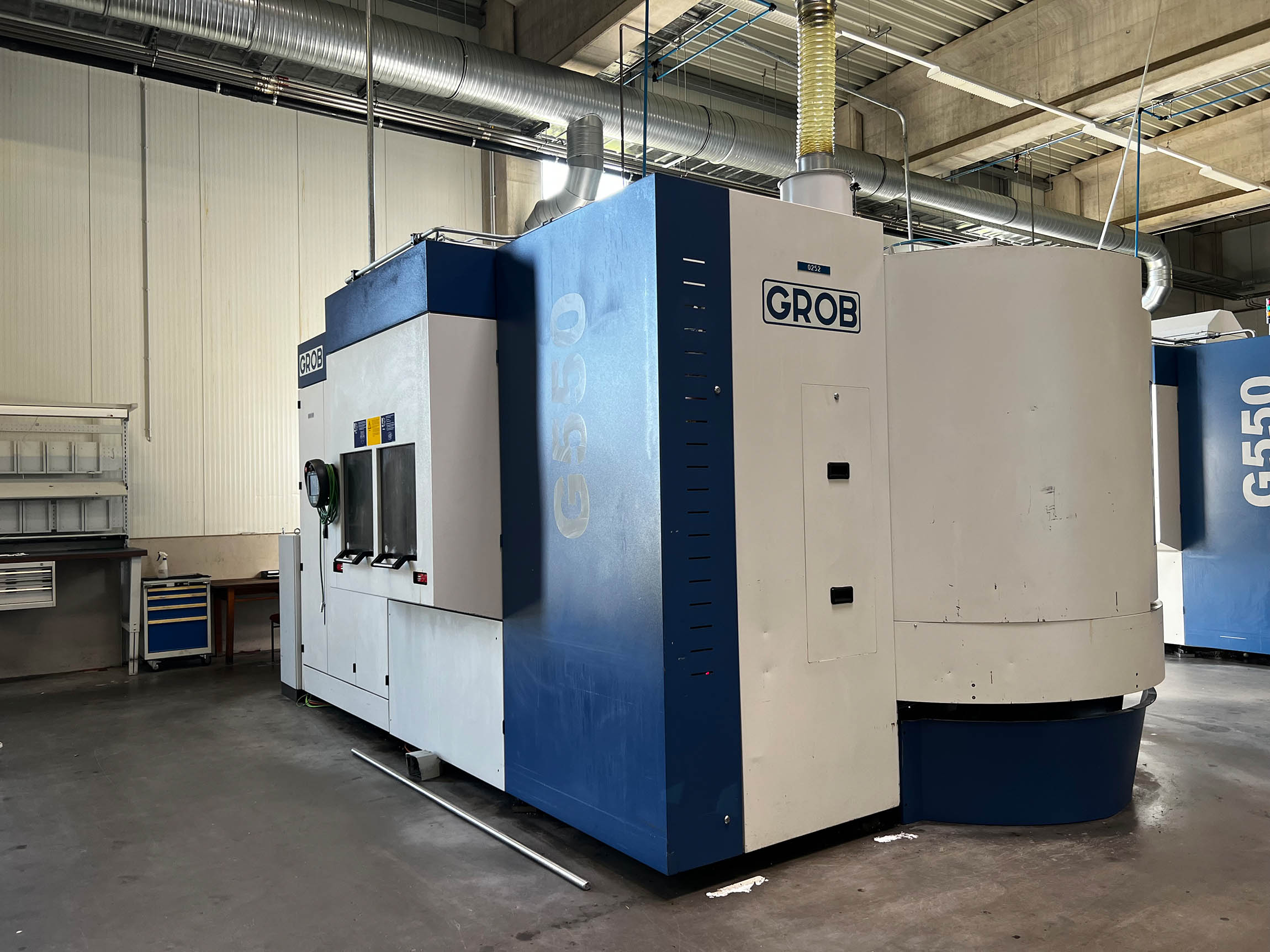

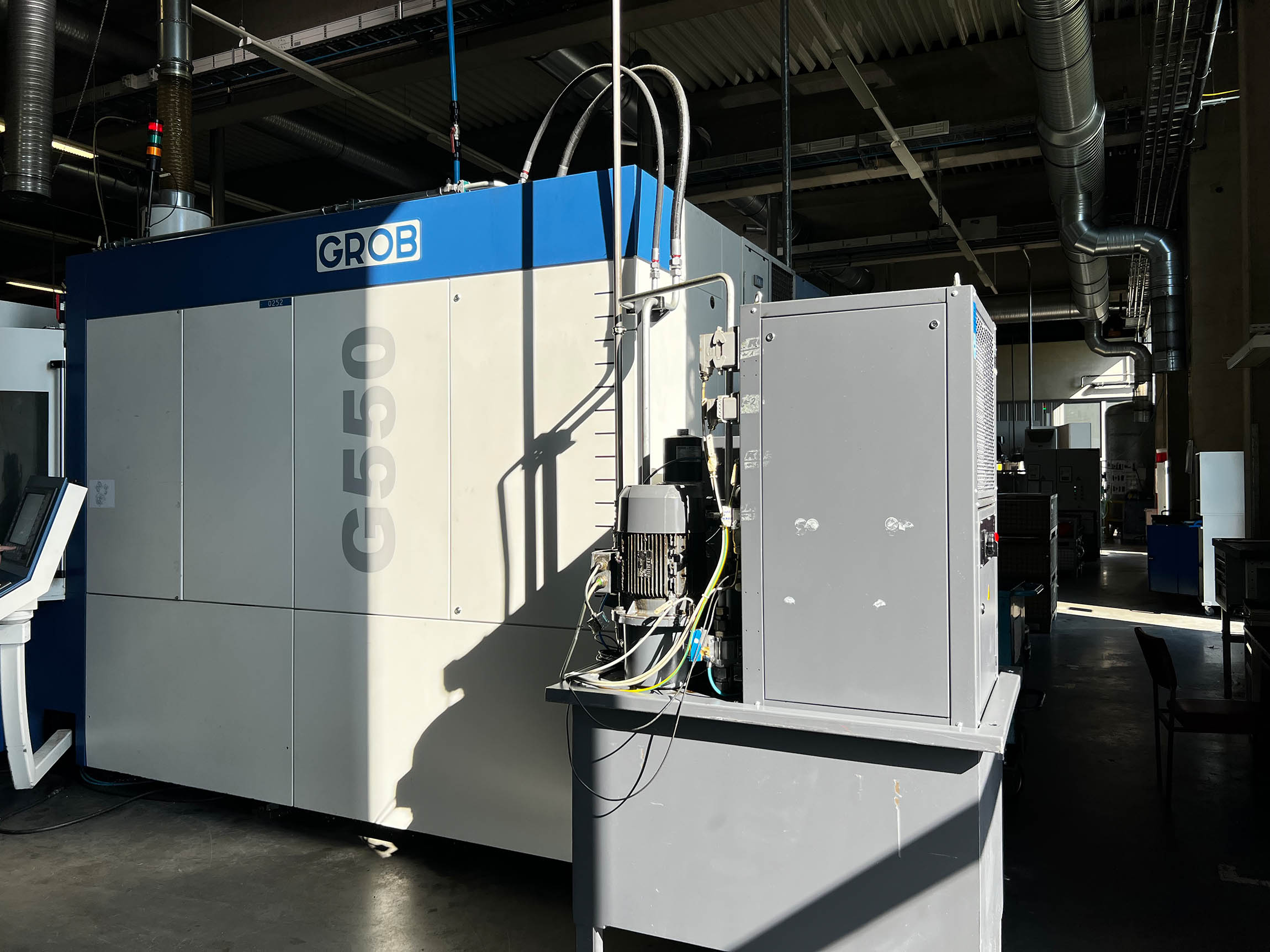

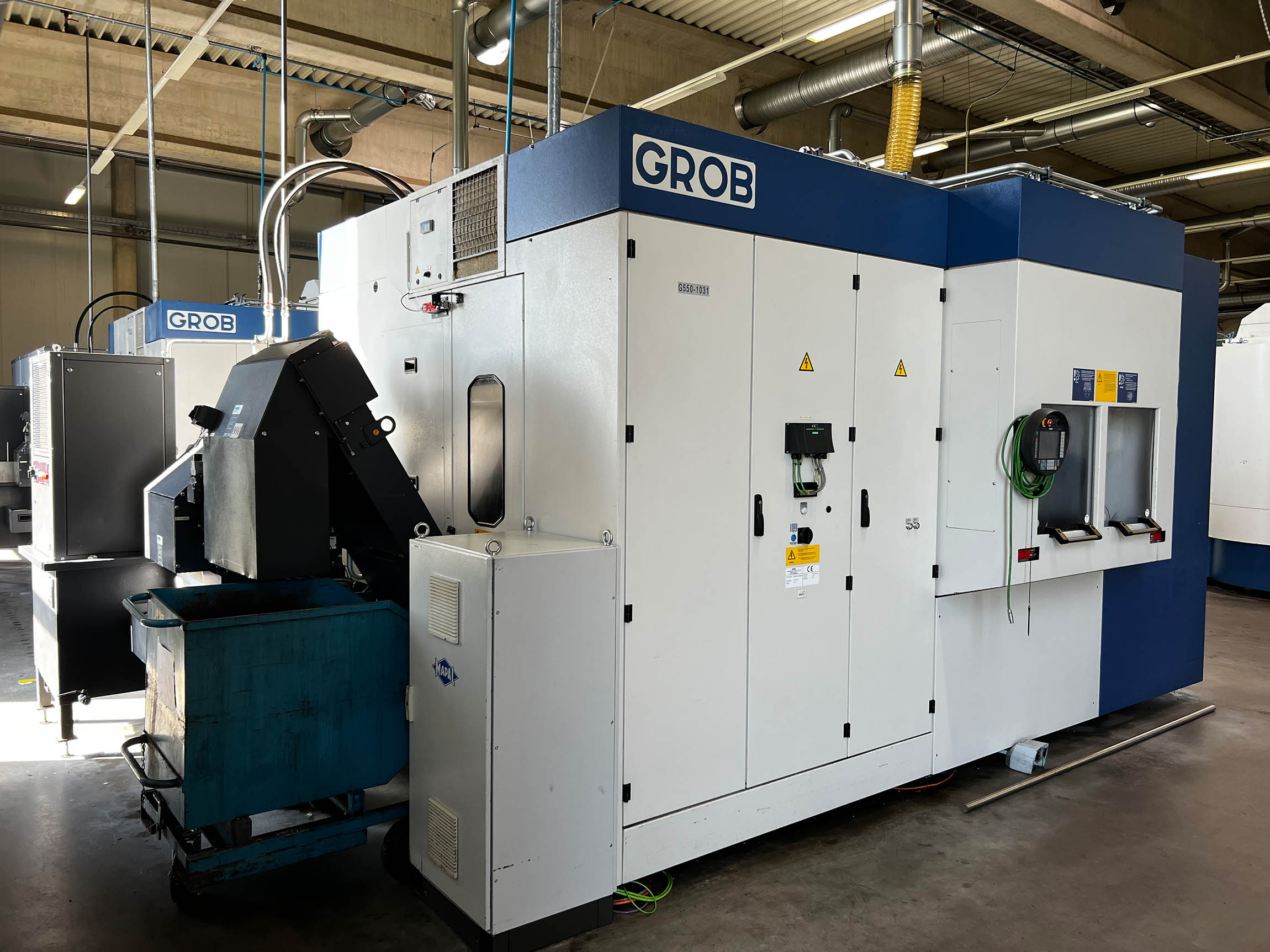

Centro de maquinagem universal de 5 eixos Grob G550 AB 14 K, BA2357, usado
Detalhes
| Centro de maquinagem | Universal |
| Fabricante | Grob |
| Modelo | G550 AB 14 K |
| Ano de fabrico | 2010 |
| horas de funcionamento | h |
| horas de funcionamento | h |
| Descrição | Mesa basculante/rotativa (eixo NB) Sistema de refrigeração integrado com controlo da temperatura do líquido de refrigeração e transportador de aparas Unidade de potência hidráulica integrada Unidade de refrigeração para o fuso, a mesa rotativa (eixo B) e o armário de comando |
| Dados técnicos | |

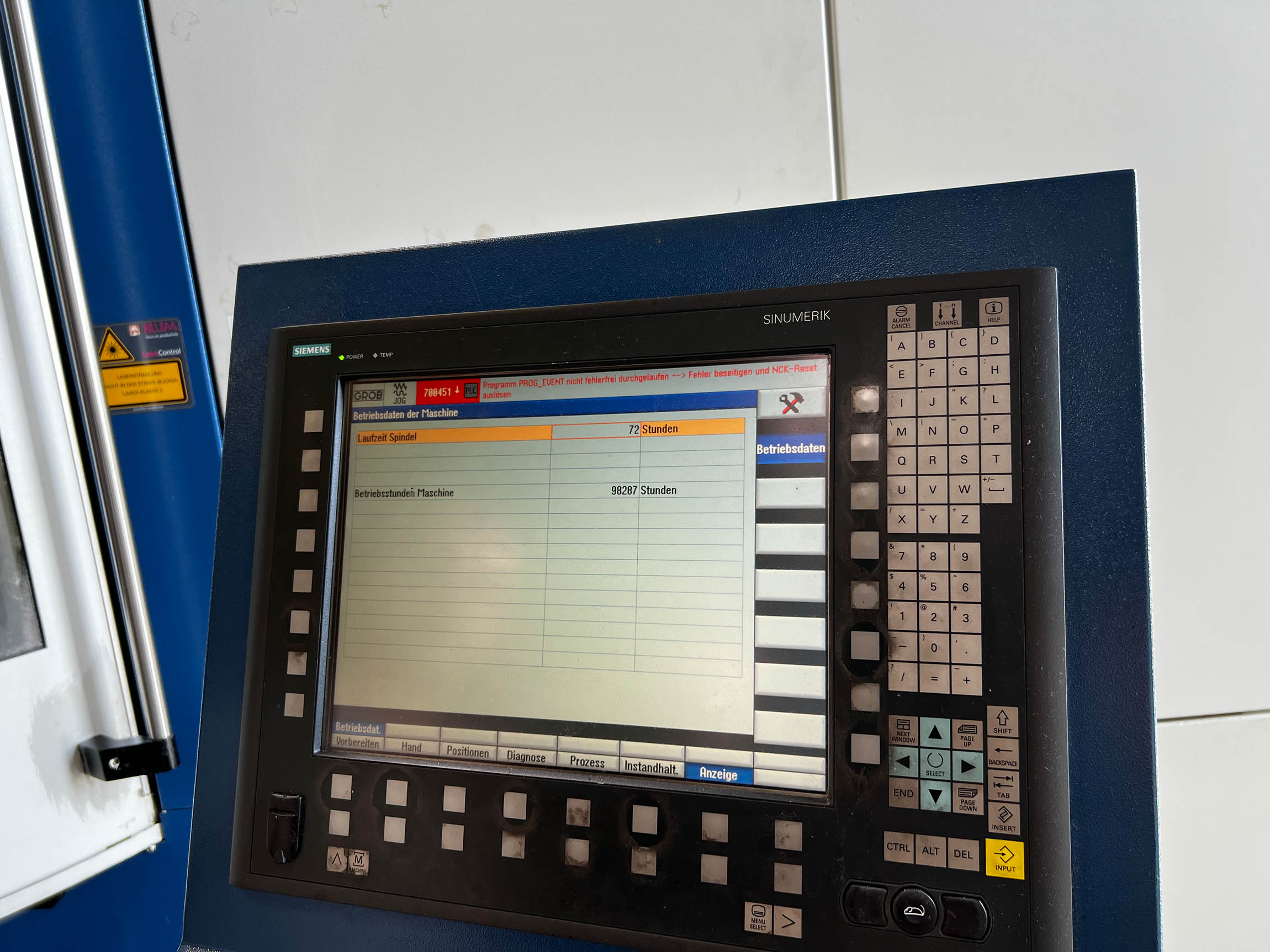

| Sistema de controlo | SIEMENS SINUMERIK 840D si MDynamics |
| Distância do fuso | mm |
| Curso X | 800 mm |
| Curso Y | 1020 mm |
| Curso Z | 970 mm |
| Máx. Velocidade de deslocamento rápido em X/Y/Z | 65/50/80 m/min |
| Almoxarifado de ferramentas | Carregador de disco duplo HSK-Al00 com 60 (2x30) posições para ferramentas e um braço de troca de ferramentas |
| Almoxarifado de ferramentas adicional | Carregador auxiliar de ferramentas TM167 com 167 ferramentas |
| Máx. comprimento da ferramenta | 465 |
Opções
Trocadores de paletes / Paletes / Opções de fixação
Sistema de troca de paletes
Trocador automático de 2 paletes com posição de repouso:
- 2 paletes, 630 x 630 mm, com uma grelha de orifícios
- um sistema de fixação de ponto zero na mesa rotativa (eixo B)
- Distribuidor rotativo na mesa rotativa (eixo B)
- quatro mecanismos de acoplamento com bicos de limpeza na secção superior da mesa rotativa - seis mecanismos de acoplamento com bicos de limpeza na estação da peça
- um sistema hidráulico adicional
Manifold rotativo na mesa rotativa do eixo B:
- Sistema de fixação hidráulico com quatro ligações de fluido Conjunto pneumático com quatro ligações de fluido
Manifold rotativo na mesa rotativa do eixo A:
- Sistema de fixação hidráulico com seis ligações de fluido
- Conjunto pneumático com seis ligações de fluido
Fixação de paletes e peças na mesa rotativa (eixo B) Configuração:
- um sistema de fixação de ponto zero
- sem palete(s)
Porta da baía de configuração:
- Abertura/fecho automático para sistemas de carga e descarga automáticos
- Abertura/fecho automático para sistemas de carga e descarga manuais
Variantes do fuso principal:
- Fuso motorizado HSK-A63, 35/47 Nm¹; 18 000 m·¹
Interface de ferramentas SK 40:
- Fuso motorizado SK 40, 160/223 Nm¹; 16 000 rpm
Nota: Devido ao maior diâmetro do fuso, é possível um máximo de 50 ranhuras no carregador com um carregador de disco de recolha!
Interface de ferramentas HSK-A100:
- Fuso motorizado HSK-A100, 262/340 Nm¹; 10 000 rpm
- Fuso motorizado HSK-A100, 470/575 Nm¹; 9 000 rpm
Diagnóstico do fuso GROB-5 GSD:
- Heidenhain iTNC 530: Gama completa de funções smarT.NC para o iTNC 530, importação de ficheiros DXF
- Otimização da cinemática da máquina com o KinematicOpt
- Monitorização de colisões com o DCM Collision
SIEMENS SINUMERIK 8400 si
Otimização da cinemática da máquina com o Ciclo 996
Acessórios para medição da cinemática da máquina
Conjunto de cinemática de 5 eixos (Premium)
Acessórios
- Dispositivo de limpeza de ferramentas
- Codificação de ferramentas
- Sistema eletromecânico de medição do comprimento das ferramentas (GROB)
- Sistema de medição a laser para monitorização de ferramentas (BLUM)
- Preparação para a utilização de um sensor (M&H, Renishaw, Heidenhain)
Especificações
- Sonda de infravermelhos com recetor:
- Sonda de infravermelhos com recetor, M&H
- Sonda de infravermelhos com recetor, Renishaw
- Sonda de infravermelhos com recetor, Heidenhain
- Alimentação de ar comprimido através do centro do fuso
- Alimentação externa de ar comprimido
- Pressão programável e continuamente variável (4–38 bar) para ferramentas com alimentação interna de líquido de arrefecimento (IKZ)
- Pressão de refrigeração comutável para os bicos de refrigeração externos
- Pistola de lavagem
- Pistola de sopro
- Unidade de comando portátil (SIEMENS HT8)
- Volante eletrónico HR 420 (HEIDENHAIN) Unidade de controlo de painel HMO (FANUC)
- Flange para extração central da área de trabalho Luz indicadora do estado da máquina
- Sistema de refrigeração alargado, 80 bar
- Transportador de correia articulado
Porta da área de trabalho:
- Abertura/fecho automático para sistemas de carga e descarga automáticos
- Abertura/fecho automático para sistemas de carga e descarga manuais
Pacote dinâmico: HSK-A63 e SK 40:
- Eixo X: 90 m/min até 8 m/s²
- Eixo Z: 80 m/min até 13 m/s²
| Prazo de entrega | imediato |
| Preço | a pedido |
Consulta
Consulta em vídeo
Manufacturer info
GROB – Centros de maquinagem de alta precisão para os requisitos mais exigentes
A GROB-WERKE GmbH & Co. KG é um dos principais fabricantes mundiais de centros de maquinagem CNC, sistemas de produção e soluções de automação. Os seus inovadores centros de maquinagem de 5 eixos, em particular, gozam de uma excelente reputação na indústria automóvel, aeroespacial, tecnologia médica, fabrico de ferramentas e moldes e engenharia mecânica em geral.
As máquinas impressionam pela sua precisão excecional, elevada dinâmica e cinemática única, caracterizada por um fuso montado horizontalmente. Isto garante uma evacuação ótima das limalhas, ao mesmo tempo que aumenta a fiabilidade do processo.
Na FISS, encontrará regularmente centros de maquinagem GROB usados de alta qualidade, bem como linhas de produção completas. Além disso, encarregamo-nos da desmontagem, transporte, remontagem e colocação em funcionamento profissionais da sua máquina em todo o mundo.
Vantagens dos centros de maquinagem GROB
As máquinas GROB oferecem inúmeras vantagens em relação aos centros de maquinagem verticais convencionais:
- Maquinação completa em 5 eixos numa única configuração
- Disposição horizontal do fuso para uma remoção de aparas ideal
- Elevada estabilidade térmica
- Estrutura da máquina altamente rígida
- Elevado desempenho dinâmico dos eixos
- Excelente acabamento superficial
- Grandes armazéns de ferramentas
- Elevada fiabilidade do processo
- Longa vida útil
- Ideal para processos de fabrico automatizados
Estas características tornam as máquinas GROB particularmente atrativas para empresas com elevadas exigências em termos de precisão e produtividade.
Visão geral dos principais modelos GROB
GROB G150
A G150 é o menor centro de maquinagem de 5 eixos da série de máquinas universais e é ideal para componentes pequenos de alta precisão.
Especificações técnicas
- X/Y/Z: 450 × 670 × 665 mm
- Maquinação de 5 eixos
- Ângulo de rotação para componentes complexos
- Design compacto
- Ideal para tecnologia médica e engenharia de precisão
Vantagens
- Ocupação de espaço muito reduzida
- Elevada precisão
- Trocas rápidas de ferramentas
- Perfeita para peças pequenas
GROB G350
A G350 é uma das máquinas universais mais populares da GROB a nível mundial.
Dados técnicos
- X/Y/Z: 600 × 855 × 750 mm
- Área de trabalho Ø 720 mm
- Eixos lineares altamente dinâmicos
- Maquinação simultânea em 5 eixos
- Áreas de aplicação
- Engenharia mecânica
- Fabrico de ferramentas
- Fabrico de moldes
- Aviação
- Tecnologia médica
Vantagens
- Estabilidade muito elevada
- Elevada flexibilidade
- Remoção de cavacos ideal
- Excelente qualidade de superfície
GROB G550
A G550 é ideal para peças de maiores dimensões, mantendo a máxima precisão.
Especificações técnicas
- X/Y/Z: 800 × 1 020 × 970 mm/li>
- Área de trabalho Ø 900 mm/li>
- Usinagem em 5 eixos/li>
- Grande capacidade de ferramentas
Vantagens
- Elevado desempenho de maquinagem
- Peças de grandes dimensões numa única configuração
- Elevada fiabilidade do processo
- Ideal para produção em série e de peças únicas
GROB G750
A G750 foi concebida para componentes grandes e pesados.
Especificações técnicas
- X/Y/Z: 1 000 × 1 100 × 1 175 mm
- Área de trabalho Ø 1 280 mm
- Estrutura da máquina altamente rígida
Vantagens
- Produtividade máxima
- Elevadas taxas de remoção de cavacos
- Ideal para peças pesadas
- Elevada precisão, mesmo com componentes de grandes dimensões
- Série GROB Access
G350a
A solução económica de entrada na tecnologia GROB.
Especificações técnicas
- X/Y/Z: 600 × 770 × 805 mm
- Área de trabalho Ø 720 mm
Vantagens
- Excelente relação qualidade/preço
- Baixos custos de funcionamento
- Tecnologia GROB comprovada
G550a
A variante de maiores dimensões da série Access.
Especificações técnicas
- X/Y/Z: 800 × 950 × 1 020 mm
- Área de trabalho Ø 900 mm
Vantagens
- Ideal para peças de tamanho médio
- Solução económica de nível básico
- Elevada flexibilidade
- Módulos G da GROB para produção em série
Para além das máquinas universais, a GROB oferece centros de maquinagem modulares para linhas de produção altamente automatizadas.
G300
- Amplitudes de deslocamento: 600 × 770 × 810 mm
- Módulo de maquinagem compacto
- Ideal para produção em série
G500
- Cursos de trabalho: 800 × 950 × 905 mm
- Elevada dinâmica
- Soluções de produção flexíveis
G700
- Cursos de trabalho: 1 250 × 920 × 1 160 mm
- Para peças de grandes dimensões
- Elevada produtividade
Além disso, estão disponíveis inúmeras variantes de dois fusos, como as G320, G520 e G720, que foram especificamente desenvolvidas para maximizar a produção.
- Indústria automóvel
- Aeroespacial
- Fabrico de ferramentas e moldes
- Tecnologia médica
- Engenharia mecânica
- Engenharia de precisão
- Setor energético
- Mobilidade elétrica
- Compra de máquinas GROB em segunda mão
- Venda de máquinas em segunda mão inspecionadas
- Avaliação de máquinas
- Desmontagem de linhas de produção completas
- Desmontagem profissional de máquinas
- Transporte de cargas pesadas em todo o mundo
- Desembaraço aduaneiro e exportação
- Remontagem no novo local
- Montagem mecânica e elétrica
- Inspeção geométrica
- Colocação em funcionamento
- Apoio à produção
- Muitos anos de experiência no comércio internacional de maquinaria
- Especialista em centros de maquinagem CNC de alta qualidade
- Gestão global de projetos
- Gestão de projetos interna
- Desmontagem e remontagem profissionais
- Organização do transporte, incluindo logística de cargas pesadas
- Disponibilidade rápida de máquinas usadas
- Aconselhamento personalizado e apoio técnico
- Está à procura de uma máquina GROB usada?
Aplicações típicas das máquinas GROB
Os centros de maquinagem GROB são utilizados em todo o mundo em:
Máquinas GROB em segunda mão da FISS
Enquanto especialista em maquinaria em segunda mão de alta qualidade, a FISS apoia empresas em todo o mundo na compra e venda de centros de maquinagem GROB.
A nossa gama de serviços inclui:
Graças aos nossos muitos anos de experiência, realizamos a relocalização completa de máquinas a partir de um único fornecedor – desde a visita inicial ao local até à entrega «chave na mão» da linha de produção.
Porquê a FISS?
Empresas de todo o mundo confiam na FISS quando se trata de maquinaria usada de alta qualidade e de relocalizações complexas de máquinas.
As suas vantagens:
Quer se trate de uma G150, G350, G550, G750 ou de linhas de produção completas – a FISS irá ajudá-lo a selecionar a máquina usada certa.
Contacte a nossa equipa para obter um orçamento sem compromisso ou se pretender vender uma máquina GROB.
