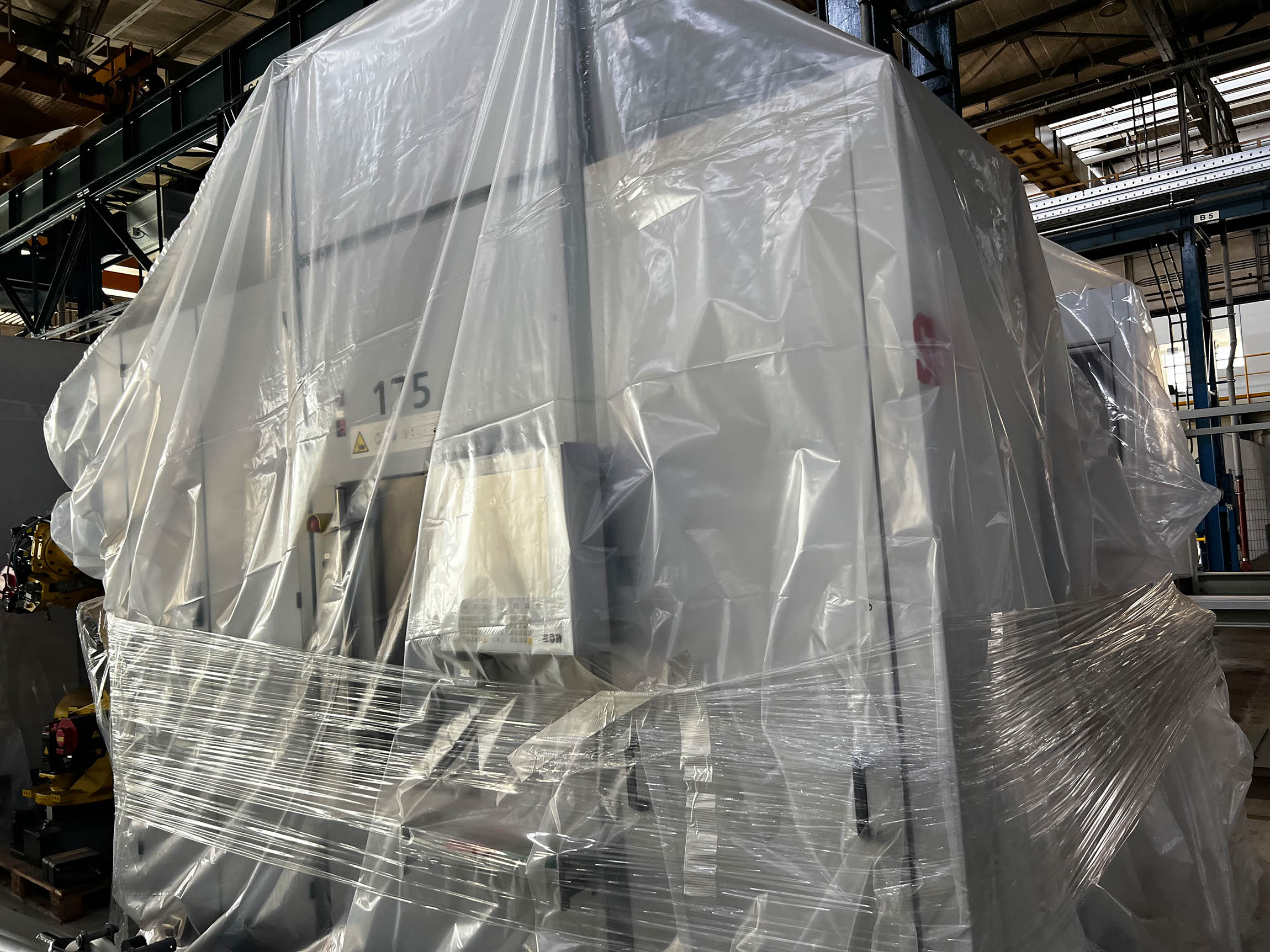

SW BA W06-22 Centro de maquinagem de 5 eixos BA2408, em segunda mão
Detalhes
| Centro de maquinagem | Horizontal |
| Fabricante | SW |
| Modelo | BA W06-22 |
| Ano de fabrico | 2020 |
| Horas de funcionamento | aprox. 22 418 h |
| Tempo de funcionamento do fuso | aprox. 12 009 h |
Dados técnicos

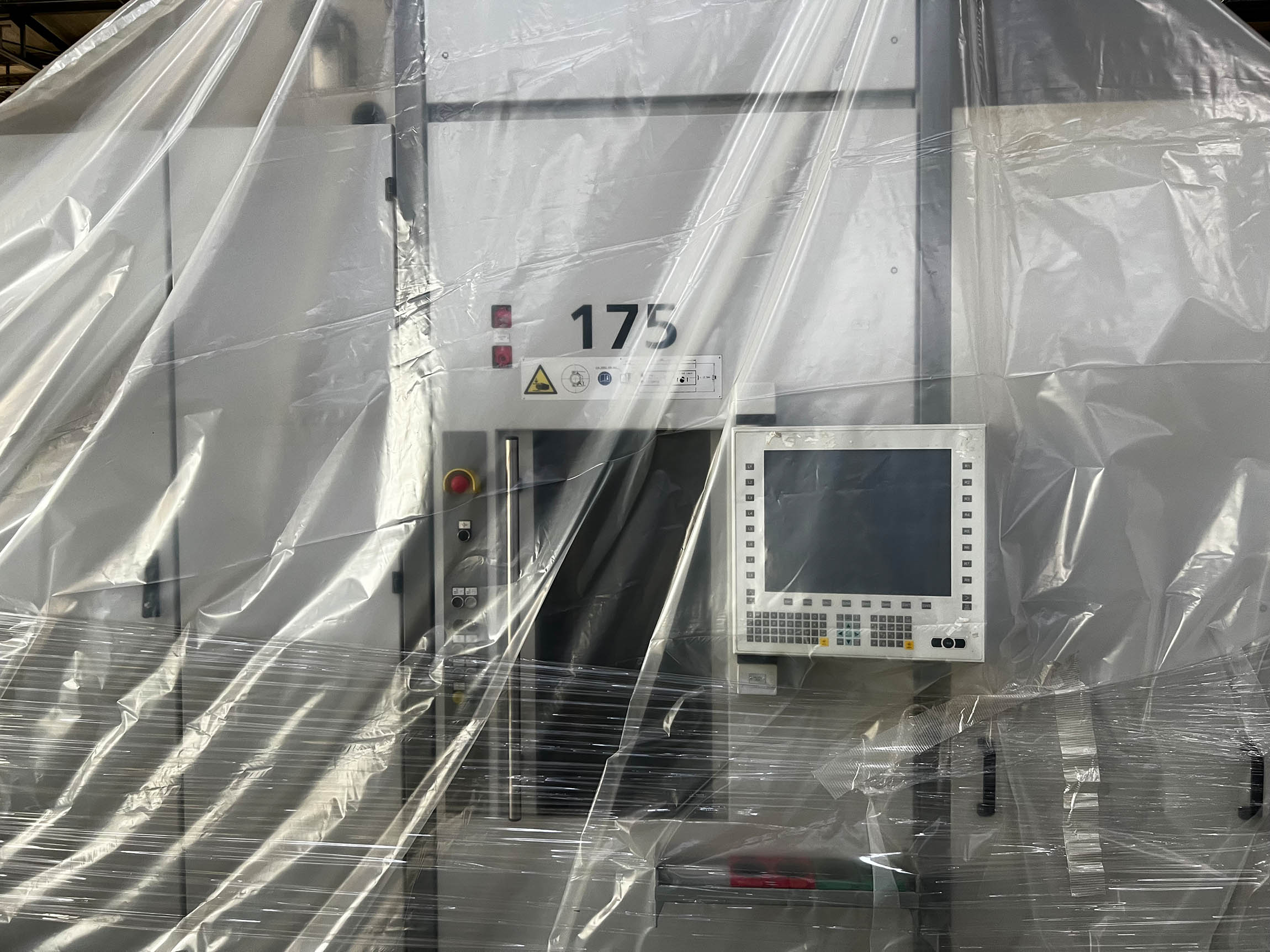

- Sistema de controlo: Siemens 840 D SL
- Eixo X: 600 mm
- Eixo Y: 630 mm
- Eixo Z 510 mm
- Distância do fuso: 600 mm
- Versão com 1 eixo Z independente
- Fuso HSK A63 com 80 Nm (2x)
- Gama de velocidades 1 • 17 500 rpm
- Potência 35 kW
- Binário: 80 Nm
- Potência nominal: 26 kW
- Binário nominal 60 Nm
Acionamentos de avanço
- Motores lineares Siemens, tipo 1FN3
Dados técnicos:
Eixo Deslocação rápida Aceleração
- X 100 m/min 12 m/s²
- Y 100 m/min 10 m/s²
- Z 100 m/min 22 m/s²
Almoxarifado de ferramentas
- Corrente de carregador com guias deslizantes
- Sistema de recolha
- Capacidade: 2 × 42 posições de ferramentas
- HSK 63
- Gestão de ferramentas codificada com posição fixa
- Comprimento máximo da ferramenta: 400 mm
- Peso máximo da ferramenta: 10 kg

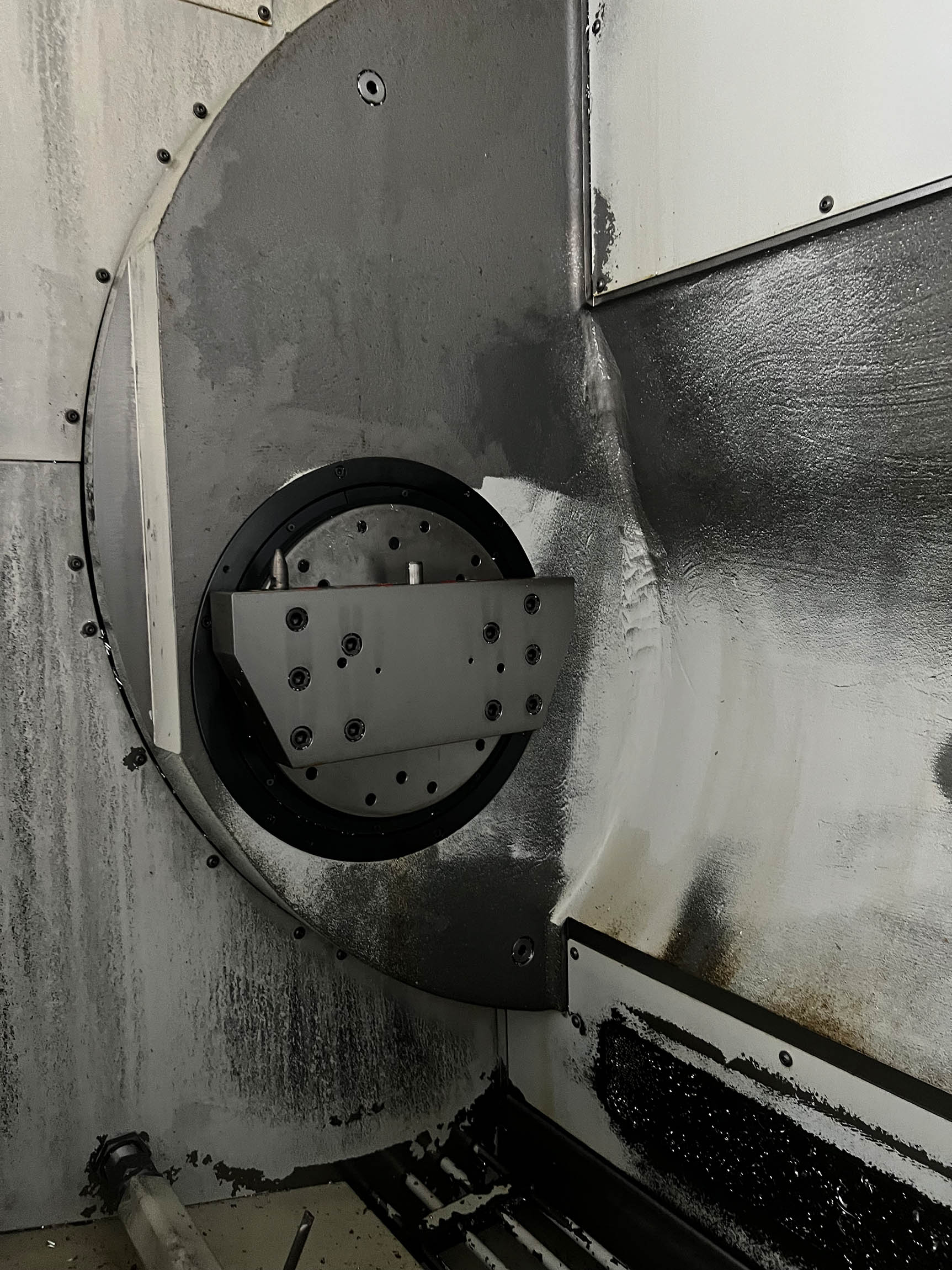

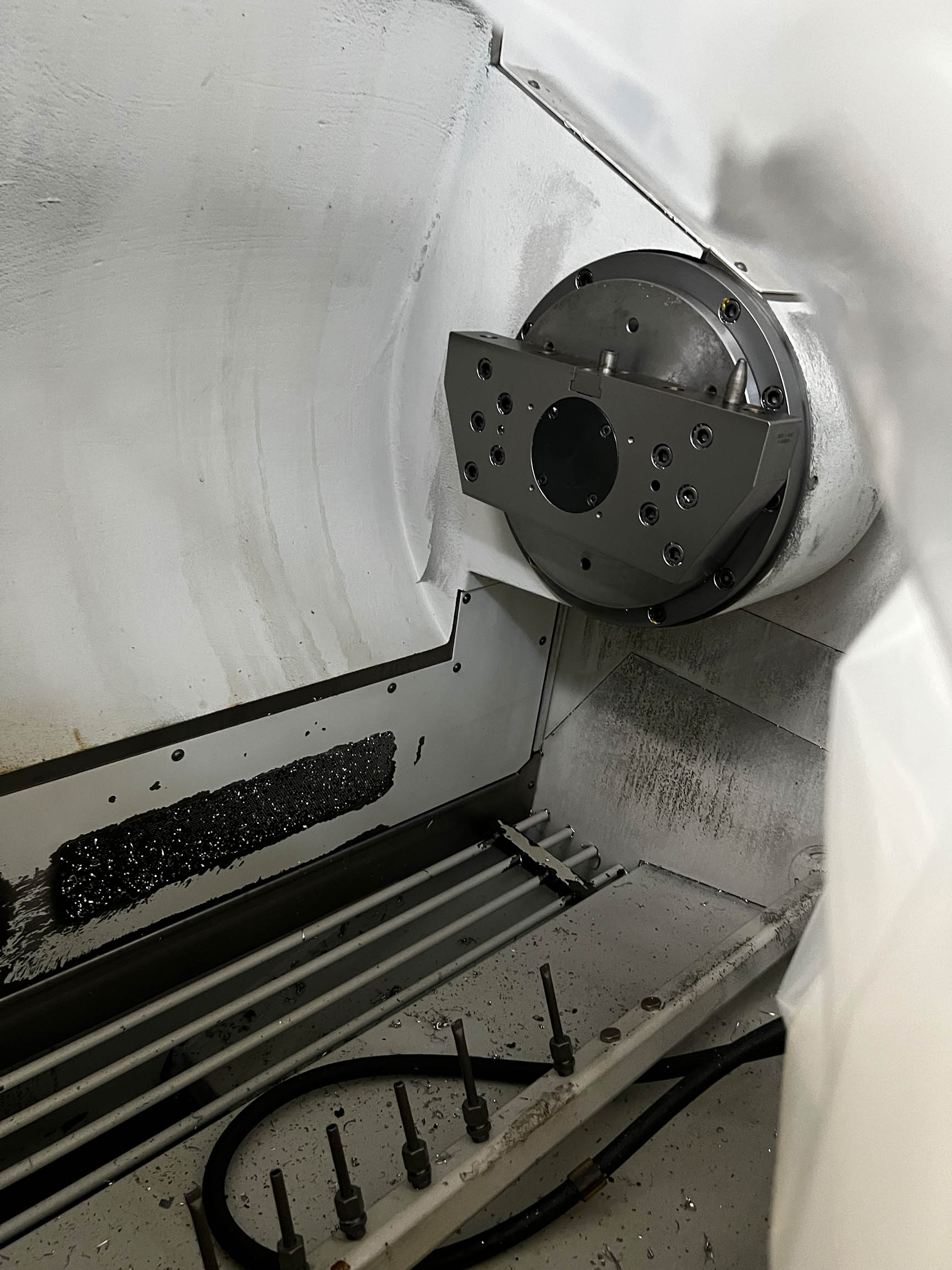

2 conjuntos de distribuidores de óleo para a mesa rotativa NC
- para as áreas de trabalho 1 e 2 (eixos A e U)
- NW6 - não controlado
- vedados para evitar fugas de óleo
- 10 vias de distribuição
- pressão hidráulica máxima de funcionamento de 250 bar
- pressão máxima de funcionamento pneumático: 8 bar
2 conjuntos de suportes para a ponte de fixação
2 conjuntos de preparação para compensação de torção
- Preparação do módulo de compensação hidráulica para o 4.º eixo, na utilização de dispositivos de fixação sensíveis à torção, bem como em caso de cargas descentradas
Módulo de base de fixação hidráulica
- Fixação da peça de trabalho através de válvulas hidráulicas, NG 6, cilindros de fixação de dupla ação
- Válvula reguladora de pressão, p máx. = 250 bar
- Válvulas de retenção de estrangulamento em A e B
- Monitorização da pressão de fixação através de um sensor de pressão eletrónico
- A pressão de fixação é mantida em caso de falha do sistema através de válvulas de retenção desbloqueáveis
- Para substituir o dispositivo de fixação, as válvulas de retenção desbloqueáveis podem ser desativadas em grupos através do controlador PLC.
- 1 circuito de fixação na área de trabalho 1
- 1 circuito de fixação na área de trabalho 2
- Entradas e saídas no controlador PLC
2 × 3 circuitos de fixação, elementos adicionais por grupo de trabalho
4 comutadores de pressão de 2 fases, hidráulicos
Reforço de pressão pneumático
Equipamento central de refrigeração
Transportador de correia com raspador
(limalhas curtas, quebradas, em forma de agulha, peças fundidas, aparas de fundição; sem aglomerados, sem emaranhados)
- adequado para comprimentos de aparas < 100 mm
- Largura do transportador: 1000 mm
- Altura de descarga com tremonha: 1100 mm
- Filtro de águas residuais, crivagem com fendas de w = 0,35 mm
- Bomba de águas residuais de 400 l/min
- Capacidade do líquido de arrefecimento: aprox. 0,5 m³
1 separador de névoa de emulsão
- Centrífuga de dois estágios
- Caudal de ar: 1200 m³/h
Porta de carregamento automática
- abertura/fecho, mecanismo de segurança da porta através de uma fita de contacto
Inspeção da ferramenta e do sistema planar
Inspeção pneumática das ferramentas e do sistema planar. O processo de troca e limpeza das ferramentas é repetido três vezes caso o limite de tolerância seja excedido. A ativação e seleção dos níveis de tolerância são específicas para cada ferramenta e efetuadas através do software HMI.
Controlo de posição, módulo básico
- Sistema de controlo pneumático para elementos de suporte ou de fixação de peças
- Medição de caudal
- Com função de escape livre integrada
- 2 linhas de pressão para o lado A e 2 para o lado U
- Medição simultânea no lado de carga de
- duas linhas de ensaio no lado A ou U, conforme selecionado
- Folga detetável >/= 0,05 mm
- Diagnóstico e ajuste convenientes através da interface HMI do software
- Os valores medidos são ativados automaticamente pela seleção do dispositivo de fixação
Painel de controlo adicional de 19"
para introdução de dados na estação de carregamento do magazine
A interface Profinet para automação inclui:
- Interface de hardware através de Profinet ou acoplador PN
- Configuração do software de base
LIFE DATA - SW CloudPlatform CORE
| Prazo de entrega | imediato |
| Preço | a pedido |
